調節池潛水推流器耦合安裝

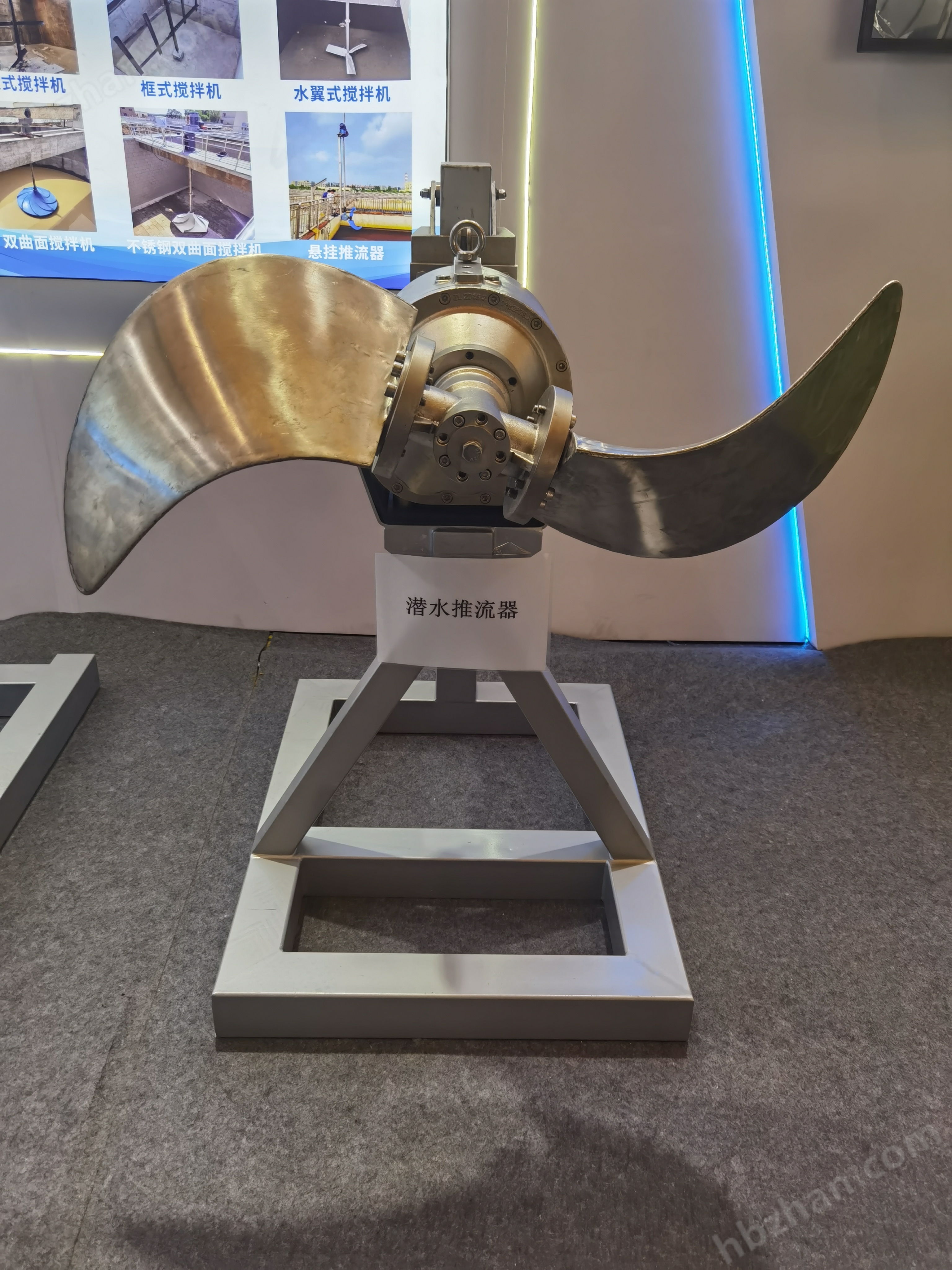

 結構說明：

（1）潛水推流器整體密封設計、潛水型。所有部件，包括電機、齒輪箱和葉輪等，都應能夠在下列水下條件下長時間、連續運行：介質溫度0～40℃、介質pH值在4～10之間、動態粘滯度在7～23×10-6之間、軸承和密封處升溫不得高于35℃、介質密度≤1.1×103kg/m3。

（2）潛水推流器具有足夠的攪拌或推流功能，保證池內污泥能充分混合，確保池底流速≥0.3m/s，并保證潛水推流器/攪拌器在任何工況條件下不過載。

（3）潛水推流器水平安裝以確保水在流動過程中固、液均勻分布，防止固體沉淀。無沉淀。

（4）潛水推流器、潛水攪拌器能在全浸沒的條件下連續運行、間歇運行和長期停止狀態后恢復運行，在整個運行過程中保持無振動平穩運行，無機械問題運行時間至少為10000小時。

（5）潛水推流器、潛水攪拌器附件和電纜在20m水深無泄漏損失，可連續潛水。

（6）潛水推流器、潛水攪拌器的所有旋轉零件應在制造時進行動平衡試驗，精度應不低于ISO940 G6.3級。

（7）軸承采用高質量的長期潤滑軸承，采用SKF或FAG品牌的進口產品，軸承使用壽命（L10）大于100000小時。

（8）機械密封采用碳化鎢材質或進口密封件，材質為碳化硅或碳化鎢

提升導桿帶有焊接的底座，高度應適合將潛水推流器/攪拌器安全地提升出池面。導桿頂部配備鎖定平臺，平臺可提供導桿一個特殊的轉角。每臺潛水推流器/攪拌器配備便于安裝的支架，支架可在180度范圍內旋轉。

調節池潛水推流器耦合安裝說明：

杜安環保潛水推流器按照生產廠家的說明和建議在圖紙規定的位置進行安裝，還應提供廠家建議的設備保修期的運行所需油脂。地腳螺栓由杜安環保提供和安裝，并符合使用要求。

混凝土基礎

潛水推流器混凝土基礎由土建供應商負責。協調土建供應商以確?；A(chǔ)位正確。

砼強度等級滿足潛水推流器安裝與運行的需要，除非有其他的規定，基礎螺栓在灌漿時正確放置。

工廠涂漆

A.涂漆之前，所有設備表面充分地清掃、干燥，除去油脂、鐵銹、泥土和其他的表面污垢。

B.所有潛水推流器，電機和其他的驅動設備都根據本規范要求在工廠涂一層底漆和面漆，將來運行時將與污水直接接觸的表面進行可靠的防腐處理。

檢查和試驗

A.概述

1.從工廠發貨前，業主有權檢查和測試本規范的所有設備和材料。

2.發貨前，及時書面通知使用方，以讓他們安排檢查。

3.杜安環保給業主配備檢查和測試所需的設施，包括人工，留有足夠的時間進行檢查和測試。

4.所有材料和設備都按照業主的要求檢查和試驗。預料到由于材料和設備的檢查和測試可能會延誤時間。

5.杜安環保售后服務人員進行現場服務，以便進行安裝檢查和設備試運行。

6.在安裝工作和試驗準備工作完成以后，才能開始進行現場試驗。

B.潛水推流器

1.江蘇杜安環保QJB潛水推流器現場安裝指導下，全部完成安裝工作以后，業主在場時進行試驗，以確定低速推流器的運行是否符合規范要求?，F(xiàn)場試驗應提供所需的水或污水，人工，設備和臨時設施，以便完成現場試驗。

2.如果潛水推流器性能不滿足本規范要求，進行更換。驗收前，進行24小時運行試驗。

C.電機

1.杜安環保在電機通電前接好電機的接線，如果絕緣性較好，按業主同意的措施進行處理。

2.按照制造使用的要求檢查所有電機的安裝是否正確，檢查潤滑情況及電機的接線和旋轉方向。

江蘇杜安環保QJB潛水攪拌機、潛水推流器安裝調試階段

常規的性能試驗應按照正常負荷工況運行24小時。

調節池潛水推流器耦合安裝304不銹鋼現場控制箱要求如下：

（1）內裝按鈕、信號燈，所有控制箱上信號燈統一為紅色停止、綠色運行、黃色故障及藍色電源指示。

（2）內裝電機保護用轉換器與設備配套訂貨。

（3）開停按鈕有兩對接點，急停按鈕（帶蘑菇頭）應能在按下位置保持。

（4）端子采用接線端子。

（5）帶電纜接頭。

（6）防護等級：IP65。

（7）預留 PLC 接口，每臺設備要求現場控制箱和中控室兩地控制。

（8）現場控制線內留有一個 3P-32A 的斷路器并完成接線，以便業主日后維修臨時接電用。

（9）控制箱兩側留有散熱百葉，底部安裝散熱風扇。

潛水推流器附件及資料

質保期內兩年正常運行的備品備件清單；配置參數；流場圖；選型報告；導桿效核；設備尺寸圖；設備主要特性；性能保證承諾函等相關資料。
